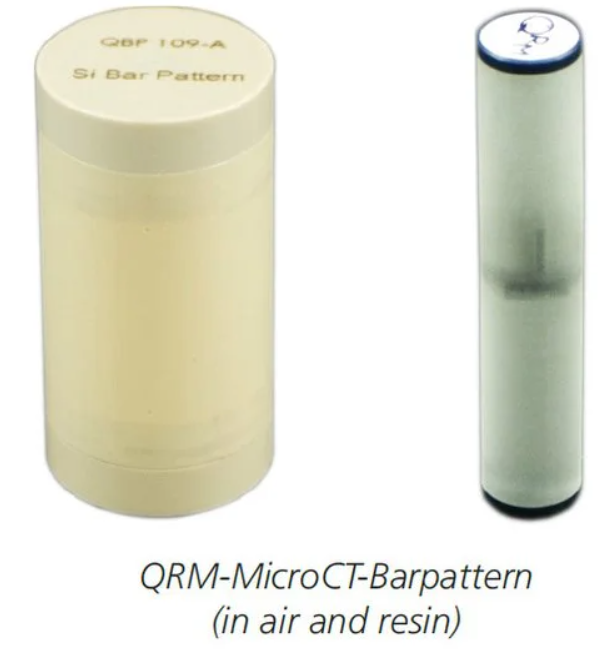

Micro-CT柱状模体以直观的视觉方式评估Micro-CT的空间分辨率。

模体包含两个芯片，一个面向轴向，另一个面向垂直(矢状)。芯片安装在一个细长的支撑在空气中(QRM-70113, QRM-70119)或嵌入在一个树脂圆柱体(QRM-70114)。不同条和点结构的优化安排允许在一次测量中评估图像中心和外围的空间分辨率。

QRM-70113, QRM-70114: 5mm x 5mm的芯片包含条形和点形图案，范围从5到150微米(即100到3.3 lp / mm)。这些结构的深度在70到150微米之间。

QRM-70119: 3mm x 3mm芯片包含条形和点形图案，范围从1到10微米(即500到50 lp / mm)。这些结构的深度在5到15微米之间。

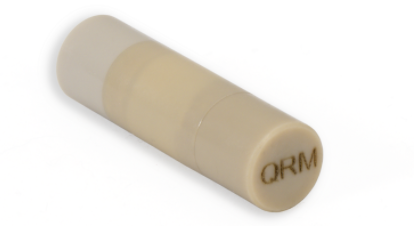

名称：Micro - CT Bar Pattern, air (QRM - 70113)

品牌：QRM

用途：评估Micro - CT空间分辨率

表面：圆柱形

直径：20mm

高度：40mm

壁厚：0.2mm

测量范围：5 - 150um

产品材料: air/plastic
